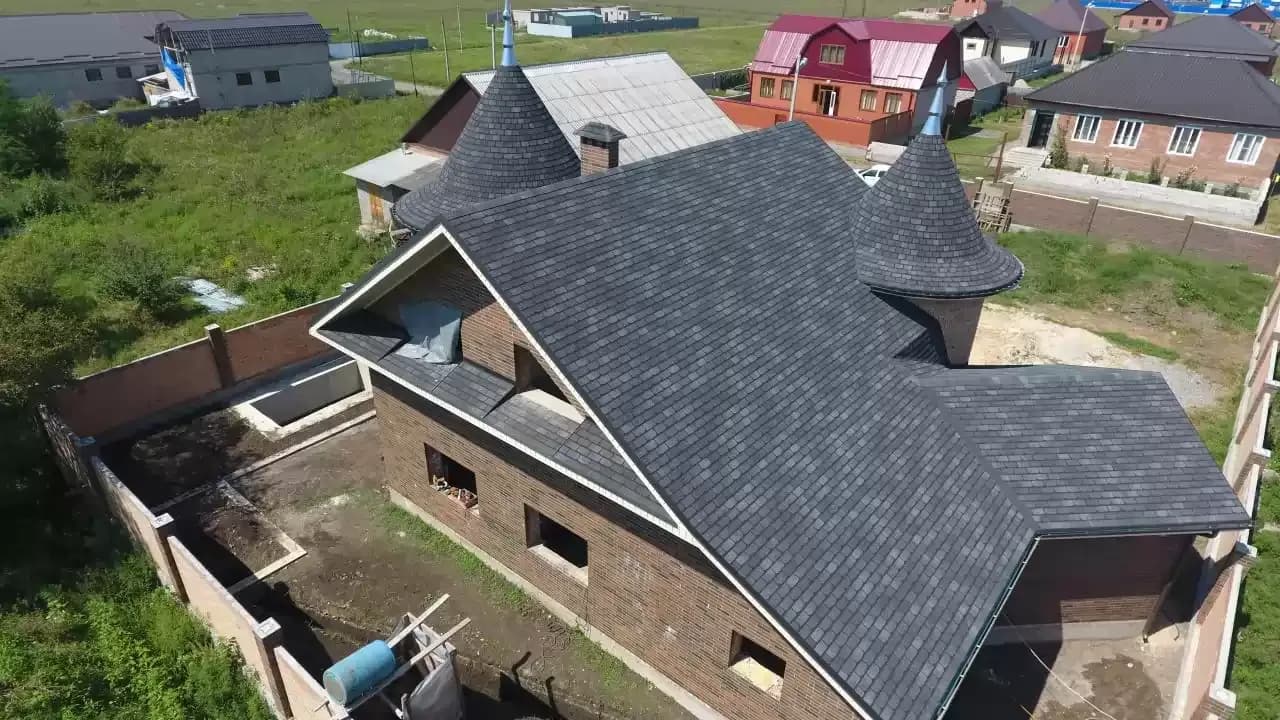

Монтаж гибкой черепицы Docke

Монтаж гибкой черепицы Docke

Оптимальным выбором для покрытия кровли на сегодняшний день является мягкая черепица. Ее выбирают за привлекательный внешний вид, длительный срок службы и простоту укладки.

В состав материала входит стекловолокно, обработанное модифицированным битумом. Продукция хорошо противостоит атмосферному воздействию. Дополнительную защиту обеспечивает базальтовый гранулят или мелкая посыпка из сланца. На внутреннюю часть нанесен клеящий состав для удобства укладки и прочности скрепления.

Широкой популярностью на рынке пользуется гибкая черепица Docke. Производитель выпускает оригинальные нарезки в дизайнерских коллекциях. Гонты имеют уникальные размеры.

Преимущества материала



Модифицированная черепица Дёке выделяется среди битумной кровли:

  • повышенной прочностью;
  • долговечностью — гарантия от производителя до 60 лет;
  • устойчивостью к атмосферному воздействию;
  • стойкостью к деформациям и растрескиванию;
  • повышенной ударопрочностью;
  • широким выбором цветов и нарезок.

Гибкой черепице Docke не страшны сильные порывы ветра, град, она способна к самовосстановлению после небольших царапин. Материал выпускается в более 50 оттенках, что позволяет подобрать оптимальное решение с учетом архитектуры здания.

При монтаже черепица прочно приклеивается и образует единую структуру, получается соединение аналогичное сварке. Применение особого состава обеспечивает прочность сваривания гонтов, в несколько раз превосходящую соединение изделий других марок.

Коллекции черепицы Docke

«Кельн» — серия в классическом немецком стиле. Гонты имеют лепестки в виде ромбов, в пяти цветовых решениях и с 3D эффектом. Толщина изделий 3 мм.

«Гранада» — коллекция в испанском стиле. Лепестки прямоугольной формы создают оригинальный вид кровли, также применен 3D эффект.

«Льеж» — серия в бельгийском стиле. Здесь традиции соединились с современностью. Гонты со скругленными краями напоминают чешуйки рыбы. Доступны четыре цвета с переливом.

«Ницца» — отделка во французском стиле. Лепестки имеют форму ромба, при наложении создается имитация морской волны. Производитель предлагает четыре оттенка с объемным эффектом.

«Генуя» — коллекция в итальянском стиле. Изделия прямоугольной формы выполнены в разных размерах. В сочетании друг с другом они формируют абстрактный узор. Материал выпускается в пяти цветовых решениях.

«Цюрих» — это гибкая черепица в швейцарском стиле, напоминающая шоколадную плитку. Особенностью серии являются прямоугольные гонты со слегка закругленными углами.

«Шеффилд» — коллекция в строгом английском стиле. Гонты имеют форму ромба и накладываются друг на друга, создавая эффект рыцарской кольчуги.


Строение битумной черепицы



Материал состоит из 5 элементов:

  • основа — стекловолокно, обеспечивающее прочность на разрыв, пожаробезопасность;
  • модифицированный битум — пропитка, которая придает эластичность, увеличивает теплоизоляцию;
  • посыпка из гранулята, придающая привлекательный вид, защищающая от ультрафиолета;
  • нижний слой из самоклеющегося битумного состава — обладает хорошей адгезией;
  • защитная пленка для клейкого слоя.



Перед обустройством кровли необходимо выполнить проектирование, выбрать коллекцию черепицы и рассчитать объем материала, в том числе дополнительных элементов. Такую работу лучше доверить профессионалам, которые учтут особенности конфигурации крыши и продумают нюансы.


Конструктивные особенности кровельного пирога

Многослойная структура включает:

  • стропила, выступающие основой кровельного пирога;
  • внутреннюю обрешетку для опирания тепло- и пароизоляции;
  • пароизоляционную мембрану, защищающую утеплитель от конденсата, образующегося из-за обогрева внутренних помещений;
  • утеплитель для сохранения тепла в доме;
  • ветро- и гидроизоляционные мембраны, которые не допускают влагу в утеплитель, эффективно защищают от ветра;
  • контробрешетки, поддерживающие обрешетку для ОСБ плит и создающие воздухообмен в подкровельном пространстве;
  • обрешетку OSB для крепежа ОСП (ориентировано-стружечных плит), которые формируют основание для мягкой кровли;
  • подкадочный и ендовый ковры для надежной гидроизоляции скатных поверхностей;
  • гибкую черепицу, использующуюся в качестве практичного и эстетичного кровельного покрытия.


Монтаж стропильной системы

Гибкая черепица укладывается на стропильную систему, которая должна быть рассчитана на нагрузку. При расчете учитывают массу кровли и материалов, а также снеговую нагрузку и вес человека, в случае ремонта крыши. Важно сохранить надежность и прочность системы на изгиб.

Для крыш загородных домов стропила выполняют из дерева с тщательной обработкой антисептиками и антипиренами. Это защищает конструкцию от насекомых, делает устойчивой к воспламенению.

Опоры устанавливают строго в горизонтальном направлении. Изделия по размеру должны соответствовать ширине стены. Крепеж стропил осуществляют стальными пластинами. Чтобы скрепить фермы и обеспечить их вертикальное положение делают коньковый прогон.

Для определения места подконьковой рейки нужно на контрбрусе поставить отметку. Необходимо, чтобы от верхней точки до рейки было 35-45 мм в зависимости от уклона ската.

Когда скат длиной до 6 метров, выбирают контрбрус 24 мм толщиной, для скатов 6-12 метров подходят доски толщиной 28 мм. Когда скаты свыше 12 метров, используют толстый брус в 40 мм.

Верхние элементы обрешетки не должны располагаться близко к коньку, в противном случае воздух не сможет выходить из подкровельного пространства.



Подготовка кровли

После укладки утеплителя между стропилами переходят к монтажу кровельных мембран. Существуют общие правила, которых следует придерживаться:

  • монтаж осуществляется с нахлестом в соответствии с разметкой полотна;
  • места стыков проклеивают лентой;
  • стыки выполняют на стропилах или обрешетке;
  • предварительный крепеж осуществляют гвоздями или степлером.

Кровельную мембрану пароизоляции укладывают параллельно карнизу с 15 см нахлеста, которые проклеиваются липкой лентой. Дополнительно рекомендуют использовать ремонтную ленту для большей герметичности. В месте соединения с дымоходом и поверхностью стены пленку закладывают внутрь и тщательно приклеивают, плотно прижимая. Все примыкания и отверстия заклеивают лентой.

Также можно произвести монтаж супердиффузионной мембраны сверху утеплителя на стропила, а затем закрепить контрбрусом для образования вентканалов.


Монтаж обрешетки

При использовании гибкой черепицы Docke применяют брус толщиной и шириной 50 мм и более. Доски прибивают длиной от 1500 мм, зазор оставляют 50 мм. Нельзя допускать нависания досок стыковки обрешетки непосредственно над разрывом между брусками.

Существуют требования к обрешетке под гибкую черепицу Docke:

  • доски должны находиться в одной плоскости, иначе на готовой кровле будут видны перепады;
  • необходимо использовать сухие и ровные доски 20-25 мм толщиной и шириной от 100 до 150 мм;
  • материал крепят на расстоянии до 300 мм;
  • стыковые элементы прибивают так, чтобы края плит соединялись в центре досок.


Особенности обустройства основания

Для качественного монтажа гибкой черепицы Docke необходима ровная база. Сплошное основание выполняют из фанеры или ОСП-3. При укладке следует придерживаться следующих правил:

  • использовать ровные и сухие плиты;
  • подбирать плиты с учетом снеговой нагрузи и угла наклона скатов;
  • разрезать и фиксировать плиты в разбежку;
  • производить укладку так, чтобы стык по горизонтали был на доске обрешетки;
  • допускать перепад не более 2 мм;
  • оставить зазор 3-5 мм для расширения.


Монтаж подкладочного ковра

Для дополнительной влагозащиты крыши применяют специальные подкладочные ковры марки Деке.

Материал укладывают в соответствии с рекомендациями:

  • монтировать материала без складок;
  • нанести мастику в стыковые места и по краям кровли на расстоянии 100-150 мм от края;
  • не накладывать мастику толстым слоем, чтобы ковер не вздулся;
  • выполнить нахлест так, чтобы дождевая вода стекала, не затекая в стыки;
  • использовать для крепежа кровельные гвозди, набивая с шагом 200 мм для длинных элементов и 100 мм для коротких;
  • при отсутствии капельника края покрыть битумной мастикой и использовать кровельные гвозди;
  • крепеж продолжают параллельно карнизу, с началом внизу и наложением на следующий ряд на 150 мм.

Когда укладывают ендовый ковер, его размещают на подкладочный, и смазывают снизу мастикой. По краям крепят гвоздям для кровли с шагом от 100 мм, с минимальным расстоянием от краев 20-30 мм.


Монтаж гибкой черепицы

Перед выполнением работ необходимо нанести разметку. Для этого используют строительный шнур и ставят отметки. По этим линиям ориентируются при размещении гонтов.

Крепёж производится в соответствии с правилами:

  • Необходимо чередовать гонты из разных упаковок, чтобы кровля смотрелась однородно. Желательно брать элементы из трех разных упаковок, поскольку тон может отличаться.
  • Монтаж начинайте с нижнего ряда. Черепицу укладывают на карнизную полосу. Если кровля простой конфигурации, начинают с края, если сложной формы — с центра.
  • Если скат длиной менее 5 метров, монтаж происходит от края, если более — от центра. При наличии ендовы материал начинают укладывать с целого гонта от ендовы.
  • Гонты, которые подходят к ендове, обрезают, чтобы край был на расстоянии 50-75 мм от оси ендовы. При этом верхние уголки нужно обрезать для отбоя воды. Края промазывают мастикой по периметру на 100 мм. В обе стороны нужно оставить зону в 30 см от оси, которая не пробивается гвоздями.
  • Лепестки должны находить на стык карнизных полос. Кромка по низу у гонтов из первого ряда должна отходить на 10 мм от нижней кромки карнизной полосы.
  • Стыковка боковых торцов выполняется без нахлеста.

Гвозди нужно вбивать аккуратно, в результате шляпки должны скрыться за черепицей верхнего ряда.

Последние в ряду гонты подрезают до необходимой длины, края их обрабатывают мастикой и клеят к основанию. Когда выполняют отделку ендовы, гонты обрезают с расчетом, чтобы на дне сохранилась полоса ковра в 100-150 мм. Плитки смазывают мастикой на 100 мм.

На боковых частях гонтов выполнены насечки, которые помогают ориентироваться при укладке. Элементы, находящиеся выше, крепят так, чтобы насечки совпали с верхней кромкой черепицы нижнего ряда.


Особенности монтажа в ендовах

Для достижения высокой герметичности кровли необходимо правильно выполнить обустройство кровельных примыканий — в зоне выхода антенны, дымохода, вентиляционных труб.

При обходе дымохода необходимо сделать четыре выкройки из ендового ковра — одну для монтажа на мягкую кровлю, другие под нее. Гонты в местах примыкания отрезают так, чтобы до дымохода было 80 мм. Верхние элементы также необходимо подрезать, чтобы внутрь не затекала вода. Все обрезанные части покрывают битумной мастикой.



На домах, где труба размером более 500х500 мм, нужно сделать разжелобок, чтобы не допустить скопление воды и снежных масс. С этой целью подготавливают две выкройки соответствующей формы и размера.

Для обустройства места примыкания к стене необходимо сделать плавный переход из горизонтальной поверхности в вертикальную. Для этого используют треугольную в сечении рейку. Если угол свыше 120 градусов, рейка не нужна. Все части покрывают мастикой и крепят на ковер, нахлесты обрабатывают аналогично.

Если рейка находится под углом 90 градусов и более, черепицу приклеивают с наложением на элемент. Сверху крепят ендовый ковер, который заходит на горизонтальную поверхность минимум на 200 мм, а по вертикали — на 300 мм и более.

Когда угол в месте примыкания прямой или менее 90 градусов, сверху подкладочного ковра крепят ендовый с заходом на 300 мм в вертикальном положении и 200 мм в горизонтальном.

Далее выкладывают гибкую черепицу Dockeпри этом она не должна доходить до примыкания. От края черепицы до финишной отделки должно быть 80 мм. Весь пирог крепят планкой. В месте соединения используют герметик.


Установка черепицы на ребрах и коньках

Для работ используют продукцию Docke PIE. При монтаже следуют следующим правилам:

  • снизу лепестков снимают пленку;
  • гонты разделяют по перфорированным линиям на три фрагмента;
  • квадратами покрывают коньки и ребра;
  • укладку ведут с учетом розы ветров в данном месте;
  • монтаж начинают снизу;
  • элементы укладывают внахлест с перекрыванием предыдущего на половину.

Каждый квадрат, кроме последнего, прибивают четырьмя гвоздями — по два с каждой стороны. Они должны закрываться следующим квадратом. Крайний фиксируют посредством мастики.


Монтаж карнизной черепицы

Работы выполняют в несколько этапов:

  • на тыльную сторону черепицы наносят мастику для сцепления;
  • изделия укладывают встык на капельник, на 10 мм выше свеса;
  • края плотно прижимают друг к другу, снизу выполняют дополнительный крепеж гвоздями;
  • нижний ряд гвоздей закрывают лепестками первого гонта.


Установка дополнительных элементов

После того, как был произведён монтажможно приступать к установке кронштейнов для водостока. Их крепят в лобовую доску. Другие кронштейны фиксируют до установки капельника и подкладочного ковра. Необходимо следить, чтобы они не выступали над ОСП.

Монтаж снегозадержателей и вентиляционных устройств производят согласно инструкциям производителя.

Капельник крепят на подкладочный ковер. Необходимо предусмотреть нахлест минимум 50 мм. Фиксируют изделие оцинкованными гвоздями, которые прибивают в шахматном порядке через 120-150 мм.


Монтаж аэраторов

Внутри кровельного пирога скапливается воздух, насыщенный парами. Чтобы от влаги не повредились материалы, необходимо предусмотреть систему отведения. Согласно СНИП обязательным конструктивным элементом для крыш любого типа является вентиляционный контур.



Чердачные и мансардные помещения вентилируются естественной тягой, которая образуется при разнице внешнего и внутреннего давления. Для обустройства системы вентиляции необходим комплексный подход, поэтому гибкая черепица оборудуется вентиляционным контуром из нескольких элементов:



  • вентзазора между обрешеткой и стропилами, который создает условия для движения воздуха в подкровельном пространстве;
  • перфорированных подшивных панелей для карнизов, обеспечивающих приток воздуха с улицы;
  • аэраторов, отводящих излишки пара из пространства под кровлей.

Если отсутствует один из элементов, циркуляция воздушных масс будет снижена или выветривание конденсата неполным.



Черепица оснащается специальными аэраторами марки, которые имеют большое вентотверстие, могут работать с фильтром или без. Изделия легко разбираются для плановой очистки.

Аэратор подбирают по ширине коньково-карнизной черепицы, поэтому подрезать элементы не требуется. Благодаря небольшой высоте аэратора Деке, на нем не образуется конденсат, как на трубных аналогах, поэтому утеплять стенки не требуется.

Такие устройства идеально подходят, если используют гибкую черепицу Docke. Продукция специально разработана для горизонтальных коньков кровель при скатах с наклоном от 12 градусов. Изделия изготавливаются отрезками по 1 метру со стыковыми пазами.

Под коньковый элемент требуется подготовить основание. Аэратор должен полностью покрывать конек по длине. Важно, чтобы место стыка скатов было правильно подготовлено. Между ними необходимо оставить свободную полосу 5 см шириной. Это отверстие предусматривают на этапе выполнения сплошного настила, в противном случае его нужно высверлить.

Плотное соединение скатов создают с двух сторон фронтона. Необходимо следить, чтобы ширина участка была такой же или больше ширины свеса и стены вместе взятых. Стоит учитывать, что крепить воздуховод на гибкой черепице нужно без отступа, даже при наличии сплошного участка.



Алгоритм работы:

  • монтаж начинают после завершения укладки черепицы, материал должен быть уложен на всю поверхность, в том числе под воздуховодом;
  • изделие монтируют по периметру в специальные отверстия, в которые ввинчивают саморезы (5см);
  • на аэратор прибивают квадраты коньковой черепицы с наложением до половины длины.

Нельзя забывать, что вентилирование станет эффективным только, если монтаж конькового аэратора будет дополнен перфорированными панелями по свесу.



Установка точечных аэраторов имеет свою специфику. Для их обустройства необходимо подготовить в скате отверстия, поэтому технология не столь популярна. Ее применяют в следующих случаях:

  • когда на кровле нет горизонтального конька (шатры, конусы);
  • если длины козырька не хватает для создания полноценной вентиляции;
  • на крыше установлен сложный архитектурный элемент: зенитный фонарь, мансардное окно.

Для полноценного функционирования точечных аэраторов их равномерно распределяют по крыше и монтируют над местами пересечения диффузных каналов стропил. Также на расположение вентиляционных каналов влияют особенности конструкции контура вентиляции.



Изделия служат отведению воздуха, поэтому их устанавливают сверху ската в 1 или 2 ряда в шахматном порядке. В случаях, когда крыша из гибкой черепицы уже установлена, а проветривание недостаточное, места для точечных каналов вентиляции уточняют с учетом особенностей конструкции.



Нужное количество аэраторов определяется величиной отверстий. В этом случае у продукции Деке большое преимущество, поскольку она обладает увеличенным диаметром. Таких элементов нужно меньше, чтобы обеспечить эффективный воздухообмен. В результате при меньшем количестве врезок подкровельное пространство полноценно проветривается.

Особенности установки точечных аэраторов:

  • изделия монтируют, когда настилается гибкая черепица, поэтому схему продумывают заранее;
  • на скате делают разметку по шаблону, который прилагается к аэратору для качественной врезки и подрезки;
  • выпиливают место под изделие по контуру;
  • смазывают битумной мастикой с внутренней стороны основания и прочно соединяют;
  • выполняют крепежа «юбки» аэратора к кровельному настилу гвоздями и тремя саморезами;
  • наносят на платформу герметик;
  • укладывают лепестки черепицы сверху «юбки» с подрезкой крайних элементов и герметизируют края;
  • устанавливают на аэратор защитный колпачок и крепят саморезом.


Эксплуатация мягкой кровли

Чтобы гибкая черепица служила долго, рекомендуют два раза в год (весной и осенью) проверять состояние кровли. Опавшую листву и мусор убирают мягкой щеткой, абразивные инструменты использовать нельзя. По краям крышу от опавших веток очищают руками.

Если зимой на крыше скопилось много снега или существует риск схождения, его нужно убрать. Для этого используют деревянные лопаты и оставляют 10 см снега, чтобы исключить риски.

В случае необходимости по кровле можно передвигаться по мостикам-переходам, лестницам и другим конструкциям.
